采油樹概念
采油樹是自噴井和機采井等用來開采石油的井口裝置。它是油氣井最上部的控制和調節油氣生產的主要設備，采油樹由閥門、異徑接頭、油嘴及管路配件組成，是一種用于控制生產，并為鋼絲、電纜、連續油管等修井作業提供條件的裝置。
采油樹的作用
(1)連接井下各層套管，密封各層套管環形空間，承掛套管部分重量。
(2)懸掛油管及下井工具，承托井內全部油管柱的重量，密封油管、套管間的環形空間。
(3)控制和調節油井的生產。
(4)保證各項井下作業施工，便于壓井作業、起下作業等措施施工和進行測壓、清蠟等日常生產管理。
(5)錄取油壓、套壓資料。
采油樹分類

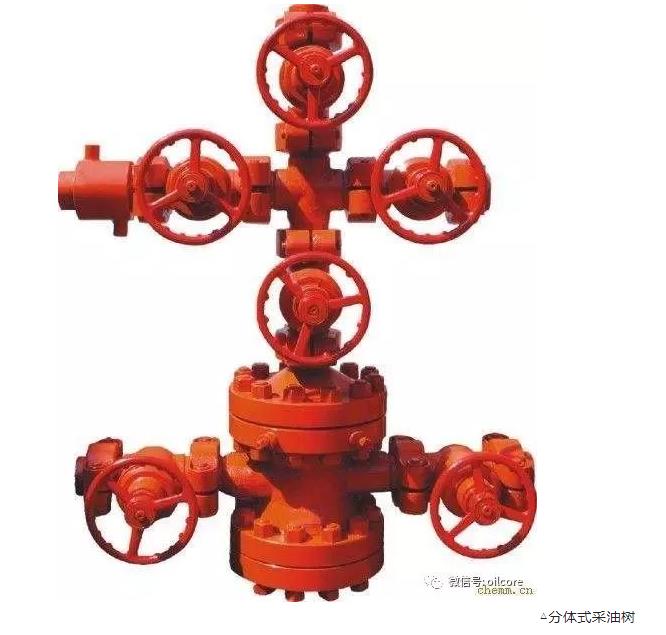

采油樹按結構形式，可分為分體式和整體式兩種。分體式是由一些閥門等獨立部件組裝而成。

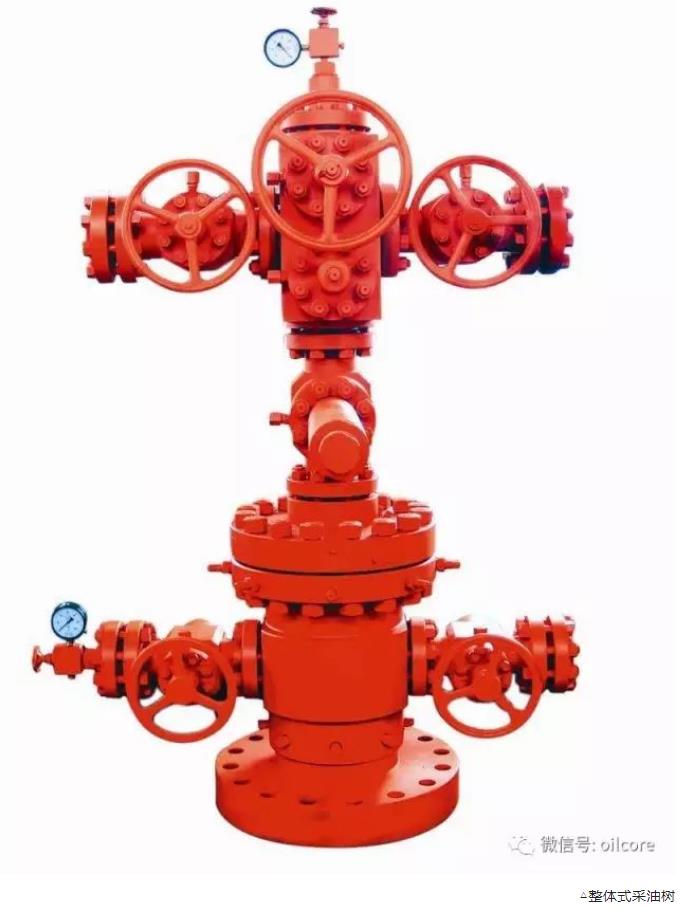

整體式是將主閥、安全閥、清蠟閥和翼閥等制成一個整體部件，閥與閥之間的距離較小，既省空間又耐高壓，特別適用于海上平臺的油氣井。

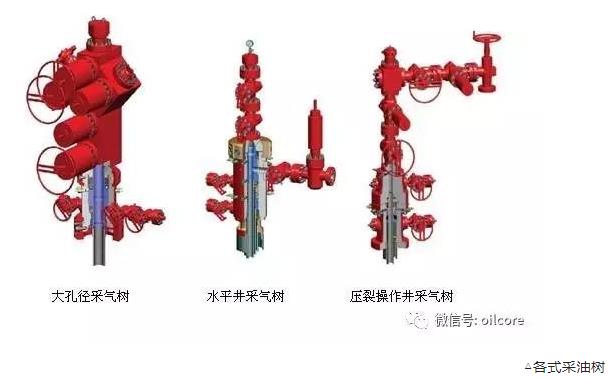

按生產井類別和完井生產方式，可分為自噴井、電潛泵井、氣舉井、螺桿泵井和注水井、氣井的采油樹等。
單管和雙管之分

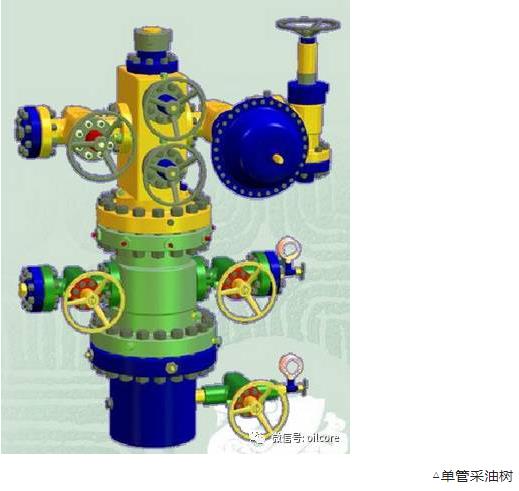

1． 單油管采油樹
單油管采油樹安裝在單油管完井的井口裝置上，除了有分體式和整體式之外,它還有單翼和雙翼之分。根據井的種類或油井生產方式的差別，可用閥門及短節組合成不同形式的單油管采油樹，而其連接方式可以是法蘭式、螺紋式或卡箍式。

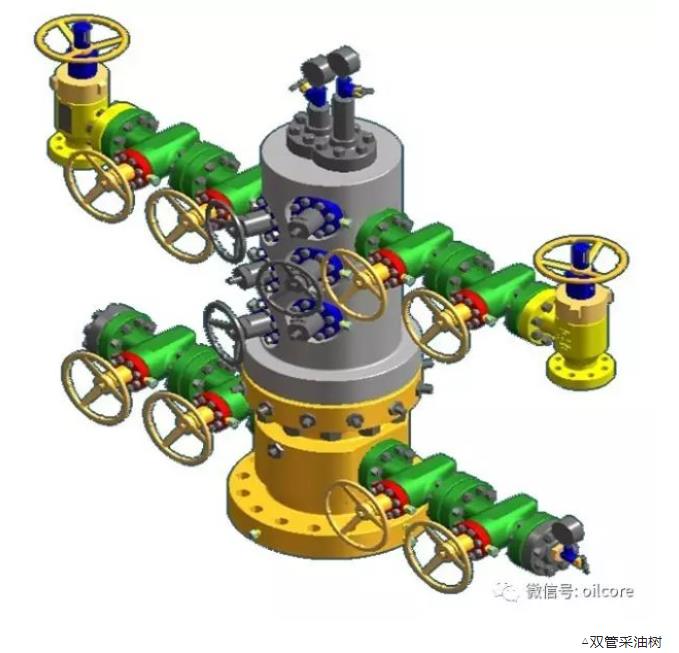

2．雙油管采油樹
雙油管采油樹安裝在雙油管完井的井口裝置上，用于兩個油層同時而又獨立開采的生產控制。雙油管完井是在同—個生產套管中下入兩根平行油管柱(長油管柱和短油管柱)或兩根同心油管柱，通過雙管封隔器和單管封隔器對兩個油(或氣)層段進行分隔。

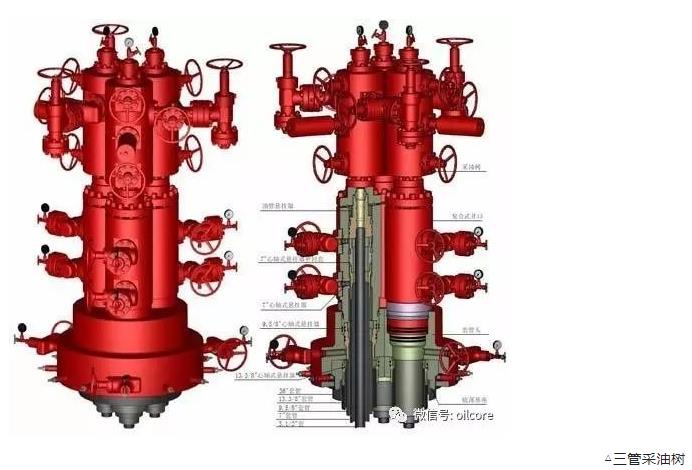

3 . 三管采油樹
隨著技術的發展和現場的實際應用需求，已經出現了三管采油樹。

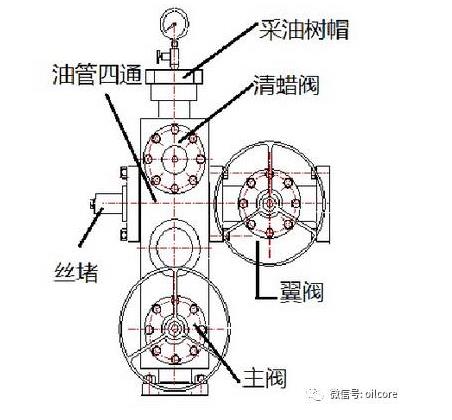

采油樹相關部件
1．油管四通和三通
采油樹的油管四通和三通與主閥、清蠟閥和翼閥相連接，常見的四通和三通有法蘭式和法蘭一雙頭螺栓式。采用四通的采油樹為雙翼采油樹，采用三通的采油樹為單翼采油樹。有些平臺采油樹的三通與清蠟閥和主閥或井口安全閥組成—體，則成為整體式采油樹。
2．閘閥與旋塞閥
閘閥是一種關閉部件(閘板)的移動方向垂直于流動方向的閥。旋塞閥是一種關閉部件(旋塞)旋轉的閥，而旋塞可以是圓柱形、圓錐形或球形。起井口控制的作用。

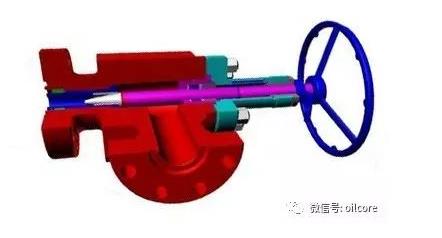

3．油嘴
油嘴是采油樹上用于控制油井流量的部件，它安裝在翼閥與出油管線之間。油嘴也可以用來控制氣舉井的注氣量和注水井的注水量。油嘴是節流元件，通過調換不同孔眼直徑的油嘴，來控制油井的合理生產壓差，油嘴是用高碳合金鋼經熱處理制成的。孔眼直徑有從2-20mm多種，每差0.5mm為一等級。
油嘴有固定式和可調式兩種。固定式油嘴內裝有可更換的零件，這個零件具有固定的小孔，用來節流。可調式油嘴則有一個由外部控制的可變面積的小孔和一個與之對應的小孔面積指示機構。油嘴的節流孔是在管狀零件上分布一些小孔，管狀零件外部套筒沿軸向移動復蓋小孔數量的變化即為過流面積的變化。

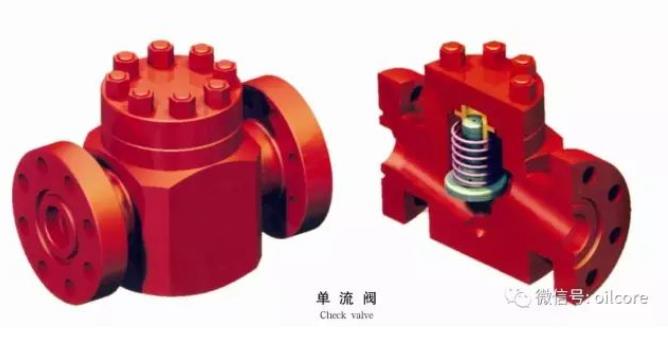

4.止回閥
止回閥是只允許流體向一個方向自由流動的閥門，故也稱單流閥。止回閥有一個自動防止流體從其他方向流動的機構。采油樹上的止回閥一般安裝在翼閥和油嘴之間。有的油井采油樹上沒有安裝止回閥，但在注水井采油樹上一般安裝有止回閥。止回閥有出油管式、旋開式、升桿式和蝶式。止回閥可以是全開的或縮徑開孔的，它的端部連接常見的有法蘭式連接和卡箍式連接。
5． 法蘭
法蘭是帶有螺栓孔的凸緣并用于連接承壓設備的密封結構的端部連接。符合APl 規范的法蘭即為API 法蘭。盲法蘭沒有中心通孔，用于完全封閉法蘭端面或出口連接。盲法蘭與所要封閉的出口法蘭應具有相同的壓力等級并可配相同的密封元件。
按連接方式不同，法蘭可分為螺紋式法蘭和焊頸式法蘭。螺紋式法蘭的一側為密封面，另—側為內螺紋。焊頸式法蘭的一側為密封面，另一側為焊接坡口。

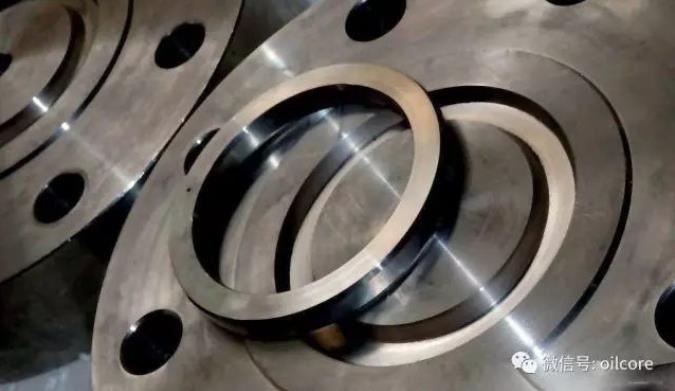

6．鋼圈
鋼圈是用于法蘭連接的密封元件。常用的API 鋼圈有R 型、RX 型和BX 型。R 型和RX 型鋼圈可以在6B 型法蘭中互換使用。BX 型鋼圈只能用于6BX 型法蘭。RX 型和BX 型鋼圈具有壓力自緊密封的性能，但不能互換。
R 型和RX 型鋼圈的所有23°表面粗糙度不應低于63RMS，BX 型鋼圈的所有23° 表面粗糙度不應低于32RMS。RX 型和BX 型鋼圈有一個壓力通孔，鉆通鋼圈的整個高度。

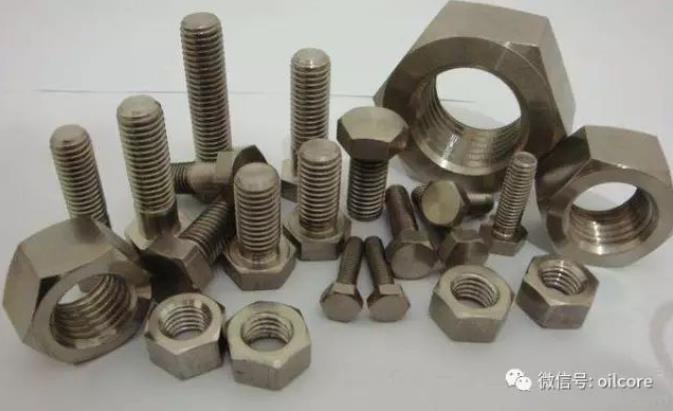

7. 螺栓、螺母
螺栓、螺母是用于連接法蘭和卡箍的元件。螺栓、螺母的螺紋應符合API 螺紋規范API Std 5B。

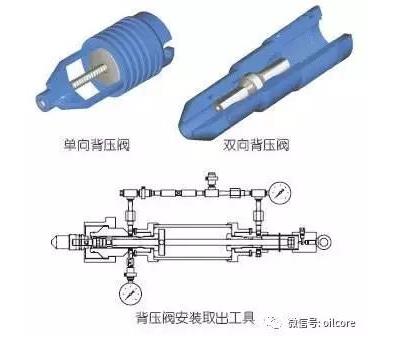

8．背壓閥（回壓閥）
背壓閥是安裝在油管懸掛器中，在拆卸防噴器或安裝、拆卸采油樹時，需要采用背壓閥以密封油管內孔；在對下主閥進行維修更換時，也需要采用背壓閥密封油管內孔。背壓閥一般有兩種類型，一種是由螺紋固定位置的，另一種是用膨脹式鎖緊機構固定的。

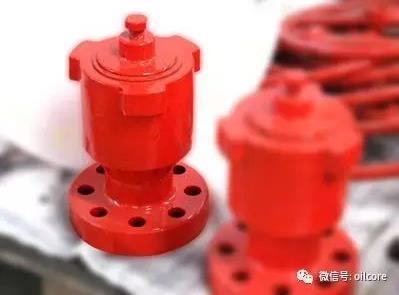

9．采油樹帽
采油樹帽安裝于采油樹頂部清蠟閥門之上，用于提供從縱向快速進入油管空間的入口。如果要進行鋼絲繩作業、連續油管作業、生產測試、開關滑套、裝卸回壓閥等作業，必須先卸去采油樹帽。
10．采油樹閥門
總閥門，控制油和氣流入采油樹的主要通道。
生產閘門，控制油氣流向出油管線。
清蠟閘門，上面可連接清蠟防噴管等。
節流器，控制自噴井的產量。
小四通，連接部件。
|
